Injecteur Volkswagen

Volkswagen, notre plus gros catalogue — et le plus piégeux

Volkswagen représente le plus grand nombre de références chez nous, et c'est aussi la marque sur laquelle on reçoit le plus d'appels pour une erreur de commande. La raison n'est pas la complexité mécanique : c'est la numérotation. Un même moteur peut porter trois numéros différents selon l'année, et deux numéros presque identiques peuvent désigner deux pièces incompatibles.

Cette page n'est pas une liste de modèles — pour ça, allez directement voir nos injecteurs Golf 7, Passat, Polo ou Touran. Elle vous apprend à lire une référence VAG pour ne plus vous tromper.

La règle des préfixes : 038, 03L, 04L, 03G

Le préfixe d'une référence constructeur Volkswagen vous dit immédiatement à quelle génération vous avez affaire :

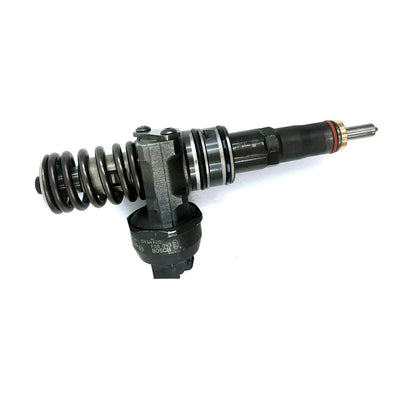

• 038 — l'ère de l'injecteur-pompe 1.9 TDI. Exemples : 0414720037, 038130073AJ, 0414720039
• 03G — l'injecteur-pompe 2.0 TDI, la génération suivante
• 03L — le passage au common rail, première vague. Exemple : 03L130277J
• 04L — le common rail récent, Golf VII et suivants

Une lettre en fin de référence n'est jamais décorative. 038130073AG et 038130073AM sortent de la même famille mais n'ont pas le même débit calibré. Monter l'un à la place de l'autre donne un moteur qui tourne mal avec une pièce pourtant neuve.

Le test des dix secondes : PD ou common rail

Avant toute commande, ouvrez le capot et cherchez une rampe métallique avec quatre tuyaux rigides qui en partent. Si elle est là, c'est du common rail. Si les injecteurs sont invisibles, enfouis sous le cache-culbuteurs et actionnés par l'arbre à cames, c'est un injecteur-pompe. Entre les deux mondes, aucune pièce n'est commune, même à cylindrée identique.

Le code IMA, l'étape qu'on oublie et qui coûte une deuxième dépose

Tous les Volkswagen common rail exigent la saisie d'un code IMA à la valise après la pose : une suite alphanumérique gravée sur le corps de chaque injecteur, à entrer cylindre par cylindre. Sans ce codage, le calculateur applique la correction de l'ancienne pièce et vous retrouvez exactement le défaut que vous vouliez faire disparaître.

Sur les injecteur-pompe, la plupart des versions n'en demandent pas — mais quelques millésimes tardifs oui. Faites vérifier plutôt que de supposer : la différence, c'est une demi-heure d'atelier contre une intervention à refaire.

Ce qui tue un injecteur Volkswagen

Sur les injecteur-pompe, le point noir est mécanique : quand la pièce force, elle use son propre poussoir puis attaque la came de l'arbre à cames. Un claquement sec et régulier au ralenti n'est jamais anodin sur un PD. Il faut déposer et contrôler l'état des cames avant de remonter, sinon la pièce neuve subit le même sort en quelques milliers de kilomètres.

Sur les common rail, le coupable est presque toujours le carburant : un filtre à gazole négligé au-delà de son intervalle, ou un réservoir qu'on laisse descendre trop bas. C'est le gazole qui refroidit et lubrifie tout le circuit haute pression. Rouler en permanence sur la réserve fatigue la pompe autant que les injecteurs.

Les motorisations Volkswagen que nous couvrons

• Injecteur 1.9 TDI : le cœur du parc : Golf IV et V, Passat B5 et B6, Polo, Caddy, Touran et Transporter T5 en pompe-injecteur Bosch (27 références disponibles).

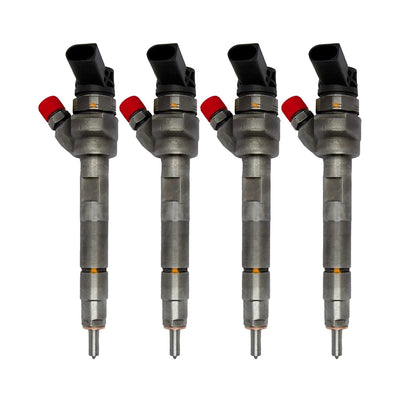

• Injecteur 2.0 TDI : pompe-injecteur sur les premiers 2.0 (BKD, BMM), common rail à partir de 2008 sur les CBAB/CFFB de la Golf VI et de la Passat B7 (18 références disponibles).
• Injecteur 1.6 TDI : common rail Siemens ou Bosch selon la période, Polo, Golf VI et VII, Caddy (5 références disponibles).
• Injecteur 3.0 TDI : le V6 des Touareg et Phaeton, injecteurs piézo Bosch, remplacement par jeu de six conseillé (5 références disponibles).

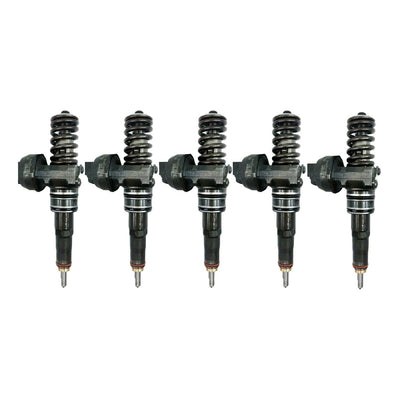

• Injecteur 2.5 TDI : le cinq-cylindres des Transporter T5 et Touareg, pompe-injecteur très sensible à la qualité du gazole (4 références disponibles).

Les références Volkswagen disponibles en reconditionné

• 0414720037 Injecteur Bosch 0986441559 1.9 TDI reconditionné — Golf IV, Golf IV Variant, Polo IV
• 0380130073 Injecteur Bosch 0414720213 1.9 TDI reconditionné — Golf IV, Golf IV Variant, Golf V Variant
• 0414720215 Injecteur Bosch 1.9 TDI reconditionné — Golf IV, Golf IV Variant, NEW Beetle
• 0414720007 Injecteur Bosch 1.4 TDI reconditionné — Golf IV, Golf IV Variant, Golf IV Van
• 0445110473 Injecteur Bosch 04L130277AD 1.6 TDI reconditionné — Tiguan, NL3, Golf VII Variant

Trois générations de moteurs diesel Volkswagen, trois familles d'injecteurs

Pour ne pas se tromper, il suffit de situer son moteur dans la chronologie du groupe. De 1998 à 2008, la famille EA188 équipe presque tout le parc : ce sont les fameux TDI à pompe-injecteur (unité PDE), où chaque cylindre a sa propre pompe entraînée par l'arbre à cames. Ces injecteurs n'ont pas de rampe commune, ils se reconnaissent à leur corps massif et à leur fixation par étrier. De 2008 à 2015, l'EA189 passe au common rail Bosch ou Siemens : injecteurs fins, rampe visible sur la culasse, codage IMA obligatoire. Depuis 2015, l'EA288 généralise le common rail piézo et l'AdBlue sur les 1.6 et 2.0 TDI.

Concrètement, la même appellation « 2.0 TDI » cache donc trois pièces incompatibles entre elles. Une Passat de 2007 et une Passat de 2012 n'ont rien en commun côté injection. Avant de commander, vérifiez le code moteur gravé sur la plaque constructeur (à côté de la roue de secours ou sur le montant de porte) : c'est le seul identifiant fiable. Nos fiches indiquent les codes moteur couverts par chaque référence.

Questions fréquentes sur les injecteurs Volkswagen

Comment savoir si ma Volkswagen a des pompes-injecteurs ou un common rail ?

Regardez la culasse : sur un common rail, une rampe métallique horizontale relie les quatre injecteurs et une pompe haute pression est fixée sur le côté du moteur. Sur un moteur à pompe-injecteur, il n'y a aucune rampe, chaque injecteur est enfoui sous le cache-culbuteurs et maintenu par un étrier. Le code moteur tranche dans tous les cas : AXR, BKC, BKD, BLS, BXE sont des pompes-injecteurs ; CAYC, CBAB, CFFB, CLCA, DFGA sont des common rail.

Faut-il remplacer les quatre injecteurs d'un TDI en même temps ?

Pas obligatoirement. Si un seul injecteur est en défaut au test de retour et que le kilométrage est raisonnable, on remplace celui-là et on recode. Au-delà de 250 000 km, ou si deux injecteurs sur quatre sont déjà hors tolérance, le jeu complet évite de revenir sur la culasse six mois plus tard. Sur les V6 3.0 TDI, où la dépose est longue, le jeu de six est presque toujours le bon calcul.

Trouver la bonne pièce sans se tromper

La méthode fiable ne passe jamais par le modèle et l'année seuls. Relevez le numéro gravé sur le corps de l'injecteur après avoir déposé le cache moteur, notez le code moteur à trois lettres frappé sur le bloc, et vérifiez la case D.2 de votre carte grise. Avec ces trois informations, l'erreur devient impossible.
