Couple de serrage injecteur 1.6 HDi

Avertissement sécurité : Common Rail 1.6 HDi à 1600-2500 bars selon génération (norme Euro 6d). Ne jamais ouvrir un circuit HP moteur tournant. Dépressurisation 30 minutes après arrêt avant intervention. Lunettes + gants nitrile obligatoires.

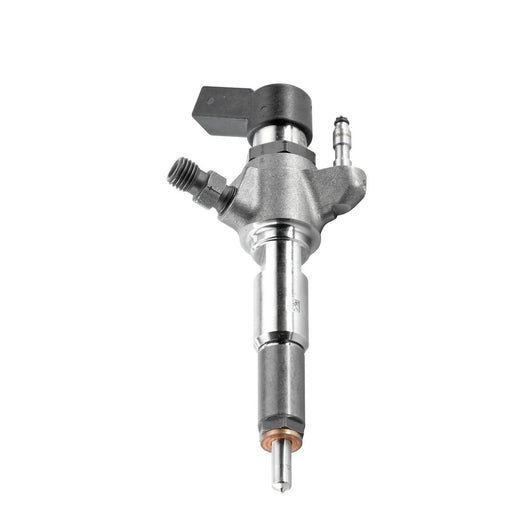

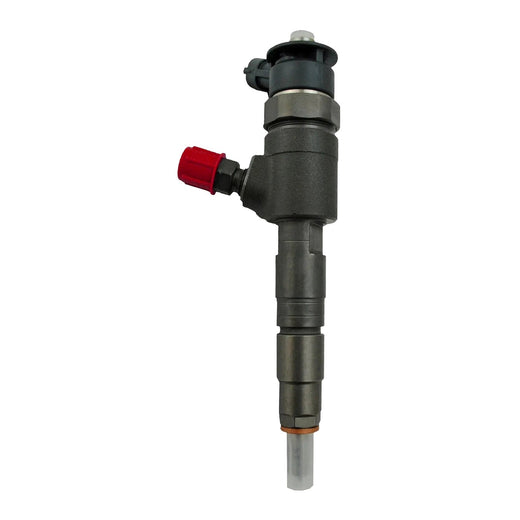

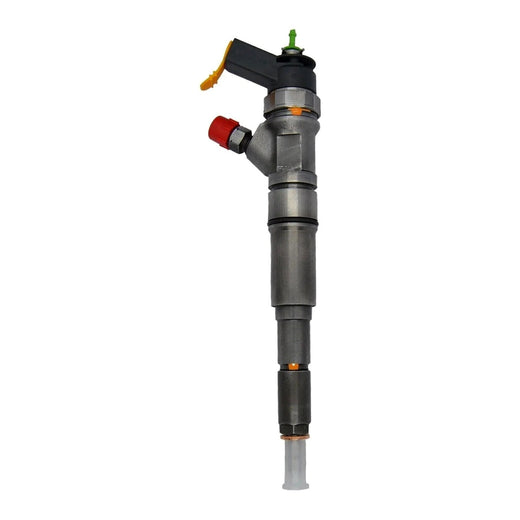

Le 1.6 HDi DV6 (PSA / Ford 1.6 TDCi) est sans doute le moteur le plus posé sur établi en France : DV6TED4 90 ch, DV6ATED4 90 ch, DV6C 110 ch, DV6FC 115 ch. Sur 1,5 million d'unités encore en circulation, l'opération de remplacement d'injecteurs est quotidienne. Et c'est aussi le moteur où le mauvais serrage casse le plus de patte d'injecteur (ou pire, fait remonter le joint cuivre). Voici le couple exact, l'outillage, et la procédure pour ne pas vous tromper.

Le couple exact : 7 N·m + 90° angulaire

Sur le 1.6 HDi DV6 (toutes versions PSA et Ford 1.6 TDCi dérivés), le serrage de la patte de fixation injecteur se fait en deux temps :

1. Pré-serrage : 7 N·m à la clé dynamométrique.
2. Serrage final : +90° angulaire avec un secteur angulaire posé sur la clé.

Pas de marge d'interprétation : ces valeurs viennent de la RTA officielle PSA et de la doc Bosch / Siemens. Tout autre couple est faux, y compris les "70 N·m" qu'on trouve parfois dans des forums. Le 1.6 HDi est un moteur où la patte injecteur est en fonte fragile : un sur-serrage la fissure et expulse l'injecteur sous pression au démarrage suivant.

Pourquoi serrage angulaire et pas N·m direct

Question légitime · beaucoup de mécaniciens découvrent ce couple et se demandent pourquoi pas simplement "20 N·m" comme avant.

Le serrage angulaire garantit que la déformation élastique du filet est constante d'un serrage à l'autre, indépendamment du frottement (qui varie selon : graisse / pas de graisse, filet propre / filet calaminé, température, etc.). À couple seul, le frottement absorbe une part variable de l'effort et le serrage final n'est jamais identique. À angulaire, vous mesurez directement l'allongement du filet → précision largement supérieure.

Sur les éléments critiques où la fatigue est élevée (bielle, culasse, injecteur Common Rail), le serrage angulaire est devenu la norme depuis 15-20 ans. Tous les moteurs récents l'ont adopté.

Outillage : clé dynamométrique + secteur angulaire

Clé dynamométrique 5-25 N·m

Pour le pré-serrage à 7 N·m, vous avez besoin d'une dynamométrique petite plage. Une dyna 20-100 N·m sera trop imprécise dans le bas de plage. Investissement :

• Entrée de gamme correct : KS Tools, Sealey, Beta · 40 à 80 € pour une dyna 5-25 N·m fiable.
• Pro : Facom, Stahlwille, Sam, Hazet · 120 à 250 €. Indispensable si vous bossez régulièrement.
• À éviter : les dynamométriques à 15-25 € sur les marketplaces. Imprécises ±20 % et plus, dangereuses sur petite plage.

Vérifier la dernière étalonnage de votre dynamométrique. Au-delà de 2-3 ans, faire ré-étalonner (50-80 € en métrologie indépendante) ou racheter.

Secteur angulaire

Aussi appelé "rapporteur d'angle" mécanicien. Trois formats :

• Mécanique simple (cadran + fixation au cliquet) : 15-30 €. Suffit pour usage occasionnel.
• Numérique sur carré 1/2" : 60-150 €. Plus rapide, lecture directe de l'angle. Pratique si vous serrez souvent.
• Clé dynamométrique avec angulaire intégré : 200-450 €. Le top, mais investissement élevé.

Douille adaptée à la patte d'injecteur

Sur DV6, la patte de fixation se serre généralement avec une douille Torx ou 6-pans 10 mm selon la génération. Vérifier sur votre moteur précis avant de commencer.

Procédure pas à pas

Étape 1 · Préparation

Moteur froid, batterie débranchée 5 minutes (cosse négative). Cache moteur déposé. Connecteur injecteur débranché. Tuyau retour débranché (du gasoil va couler · chiffon dessous).

Étape 2 · Démontage

Tuyau HP côté injecteur dévissé en premier (clé à œil 17 mm · JAMAIS clé plate). Patte d'injecteur dévissée à la dynamométrique en sens inverse pour mémoriser un éventuel sur-serrage précédent.

Étape 3 · Extraction

Sur DV6, l'injecteur est presque toujours gommé dans le puits par la calamine. Ne pas frapper. Utiliser l'extracteur d'injecteur dédié (Otc 4660 ou équivalent compatible DV6 · environ 80-150 €). Patience : extraction parfois 10-15 minutes.

Étape 4 · Nettoyage du puits

Kit alésoir + brosse spécifique DV6. Retirer toute la calamine. Aspirer (jamais souffler).

Étape 5 · Mise en place injecteur neuf

Joint cuivre neuf (5-15 € pièce, jamais réutiliser l'ancien). Légère graisse cuivre haute température sur les filets de la patte (jamais sur le joint cuivre lui-même). Insérer l'injecteur à la main.

Étape 6 · Pré-serrage à 7 N·m

Clé dynamométrique réglée à 7 N·m, douille adaptée. Serrer doucement et progressivement jusqu'au "clic" de la dynamométrique. Ne pas dépasser, ne pas re-serrer pour "vérifier".

Étape 7 · Serrage angulaire +90°

Secteur angulaire mis sur la clé ou la douille. Position de référence (0°) marquée. Tourner exactement 90° supplémentaires, d'un mouvement continu sans à-coup. Si vous dépassez de 5° : pas grave. Si vous dépassez de 30° : démonter et recommencer avec patte neuve (la fonte est marquée).

Étape 8 · Serrage tuyau HP

Côté injecteur : 30 N·m à la dynamométrique. Côté rampe : 25 N·m. Clé à œil obligatoire.

Étape 9 · Reconnexion électrique et retour

Connecteur injecteur jusqu'au clip. Tuyau retour clippé.

Étape 10 · Codage C2I

Diagbox PSA ou Delphi DS150 → ECU injection → "Téléchargement classes (C2I)" → saisir 7 caractères. Voir notre guide complet codage IMA / C2I.

Conséquences d'un mauvais serrage

Sous-serrage (fuite gaz)

Le joint cuivre ne plaque pas correctement → des gaz de combustion à 700 °C remontent autour de l'injecteur. Symptômes :

• Bruit caractéristique de "sifflement" puis claquement sec en rythme moteur · "mort noire" dans le jargon.
• Suie noire visible autour du puits d'injecteur.
• À terme : carbonisation totale du puits, joint cuivre soudé à la culasse, injecteur impossible à démonter sans alésoir.
• Dans le pire cas : fissure de la culasse au niveau du puits · réparation 800-1500 €.

Sur-serrage (déformation)

Le filet de la patte d'injecteur (ou la fonte de la culasse) plastifie au-delà de l'élasticité :

• Patte d'injecteur fissurée · jamais visible à l'œil, détecté par fuite après quelques semaines.
• Filet de la culasse arraché : réparation par hélicoïl (50-100 €) ou pose taraud + insert.
• Dans les cas extrêmes : expulsion de l'injecteur au démarrage sous l'effet de la pression de combustion · danger réel pour l'opérateur, projection à 50-100 °C.

Réutilisation du joint cuivre

Conséquence assez similaire au sous-serrage. Joint déformé qui ne plaque plus. Mort noire dans les 1000 km. Ne jamais réutiliser, même si le joint a "l'air en bon état". Coût d'un joint neuf : 5-15 €. Pas de débat.

Couples des autres motorisations PSA

Pour référence, valeurs RTA officielles à confirmer dans la documentation moteur exacte :

Notez que 1.4 HDi et 1.6 HDi partagent le même couple (architecture moteur DV4/DV6 quasi identique côté culasse). Le 2.0 HDi a un angulaire différent (65° vs 90°). Le 2.2 HDi est le seul à utiliser un couple seul (50 N·m), héritage de l'architecture plus ancienne DW12. Pour les références compatibles, voir nos injecteurs reconditionnés garantis 12 mois et notre catalogue diesel complet.

Foire aux questions

Mon ancienne patte d'injecteur 1.6 HDi est tordue : je peux la remettre ?

Non. Toute patte qui a subi un sur-serrage ou une déformation visible doit être remplacée (15-25 € pièce). Une patte fatiguée ne tient pas le 90° angulaire · elle se déforme avant.

Faut-il graisser le joint cuivre neuf ?

Non. Joint cuivre = sec. La graisse (silicone, cuivre, autre) déposerait des résidus qui empêchent l'écrasement homogène. Seul le filet de la patte ou de l'écrou peut recevoir une légère graisse cuivre haute température.

Si je n'ai pas de secteur angulaire, comment serrer ?

Improvisation acceptable : marquer la position de départ au feutre sur la patte ET sur la culasse. Ajouter 90° (un quart de tour) avec un secteur imprimé ou tracé au compas. Mais c'est un dépannage : pour une opération propre, investir dans un secteur angulaire (15-30 €).

Combien de fois peut-on resserrer une patte 1.6 HDi ?

Une seule fois. Le serrage angulaire plastifie le filet → réutiliser plusieurs fois la même patte n'a plus la même précision. Si vous démontez puis remontez (ex: vérification d'une fuite), changez la patte par sécurité.

Le couple est-il le même sur Ford 1.6 TDCi ?

Oui : le 1.6 TDCi Ford est un dérivé direct du DV6 PSA, partage la culasse et la patte d'injecteur. Couple identique : 7 N·m + 90°.
